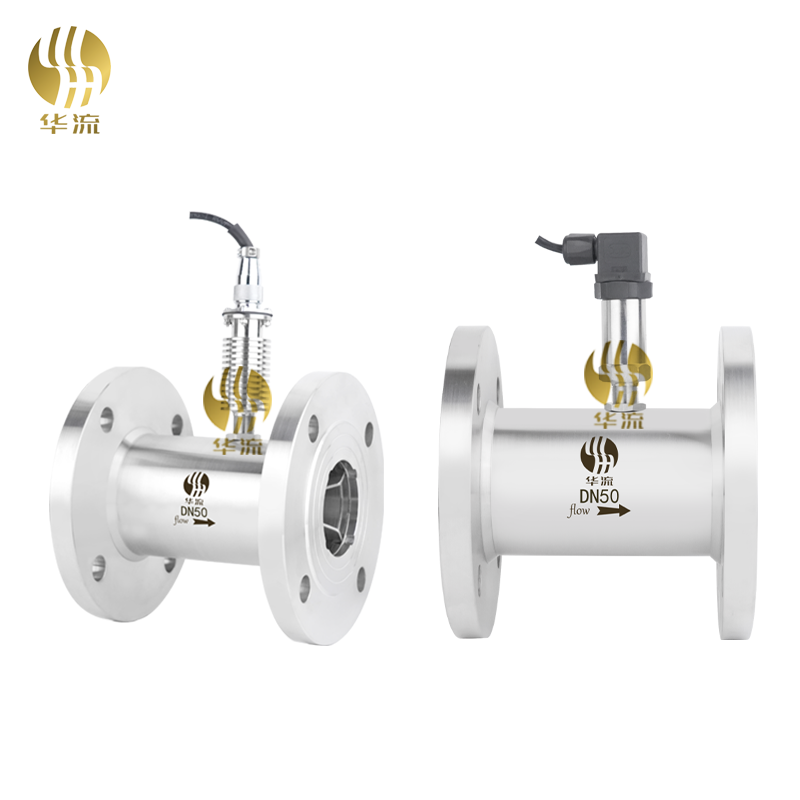

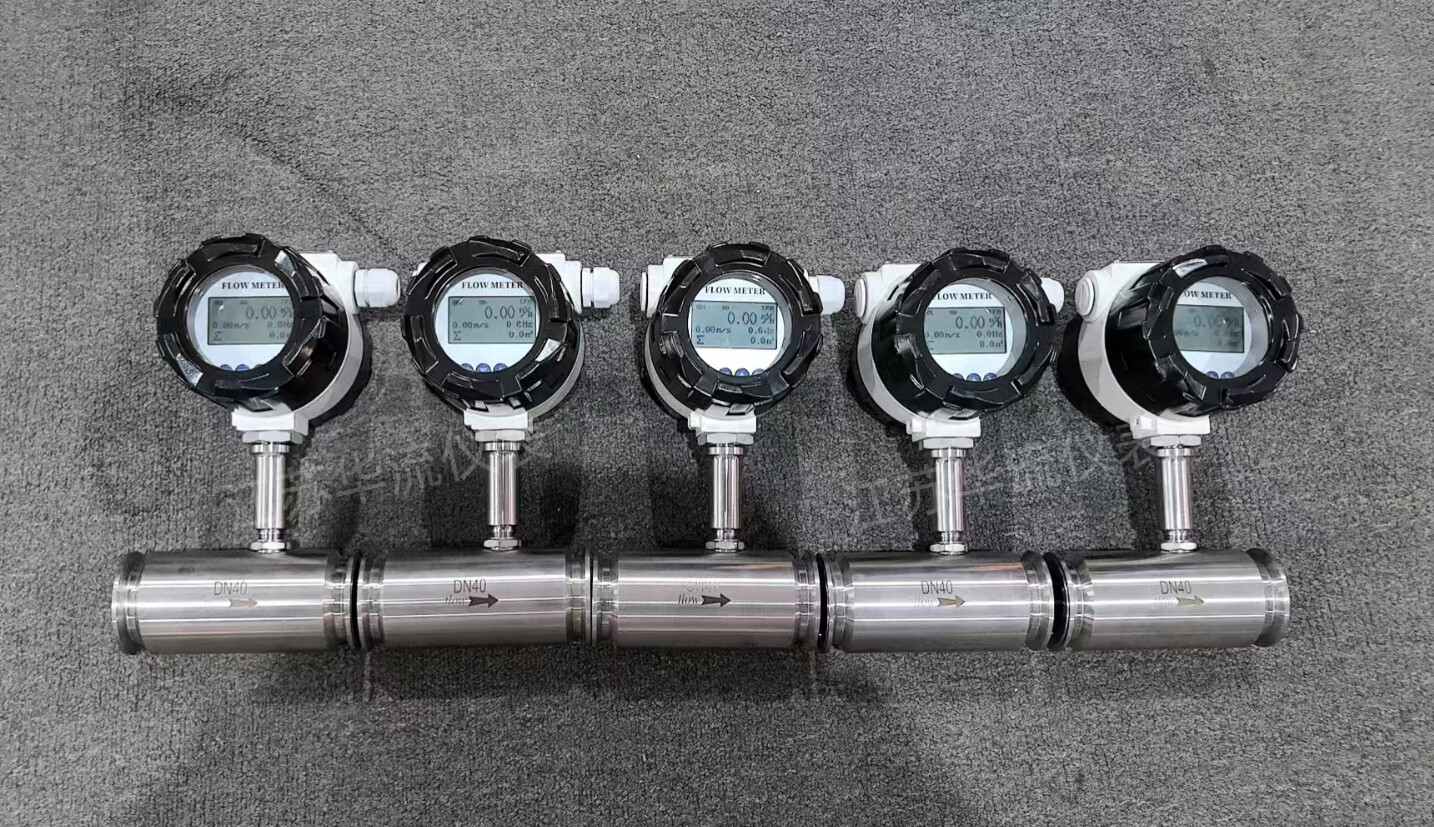

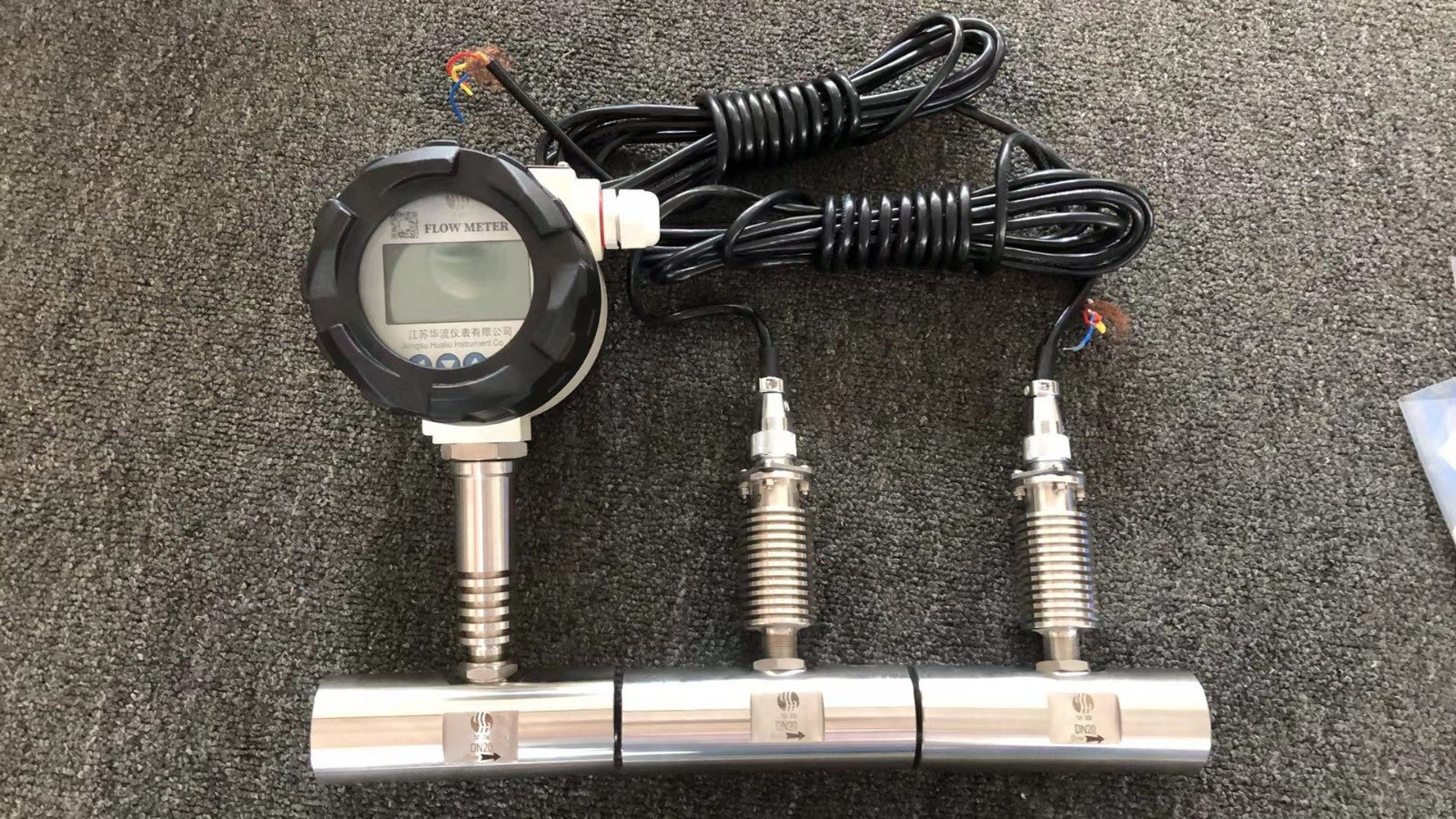

渦輪流量計（卡箍式-脈衝輸出型）

一、工作原理當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的...

詳細介紹

渦輪流量計簡述:
HL-LWGY係列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、複現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小於5×10-6m2/s的液體，對於運動粘度大於5×10-6m2/s的液體，可對流量計進行實液標定後使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控製、超量報警等，是流量計量和節能的理想儀表。
該產品含脈衝輸出、電流信號輸出、內部鋰電池供電等多種形式以滿足使用方多方麵的需求。儀表價格低廉，集成度高，體積小巧，產品也適用於與二次顯示儀、PLC、DCS等計算機控製係統配合使用。

二、液體渦輪流量計產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈衝頻率信號及4-20MA電流信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.範圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
8.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等；
9.可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

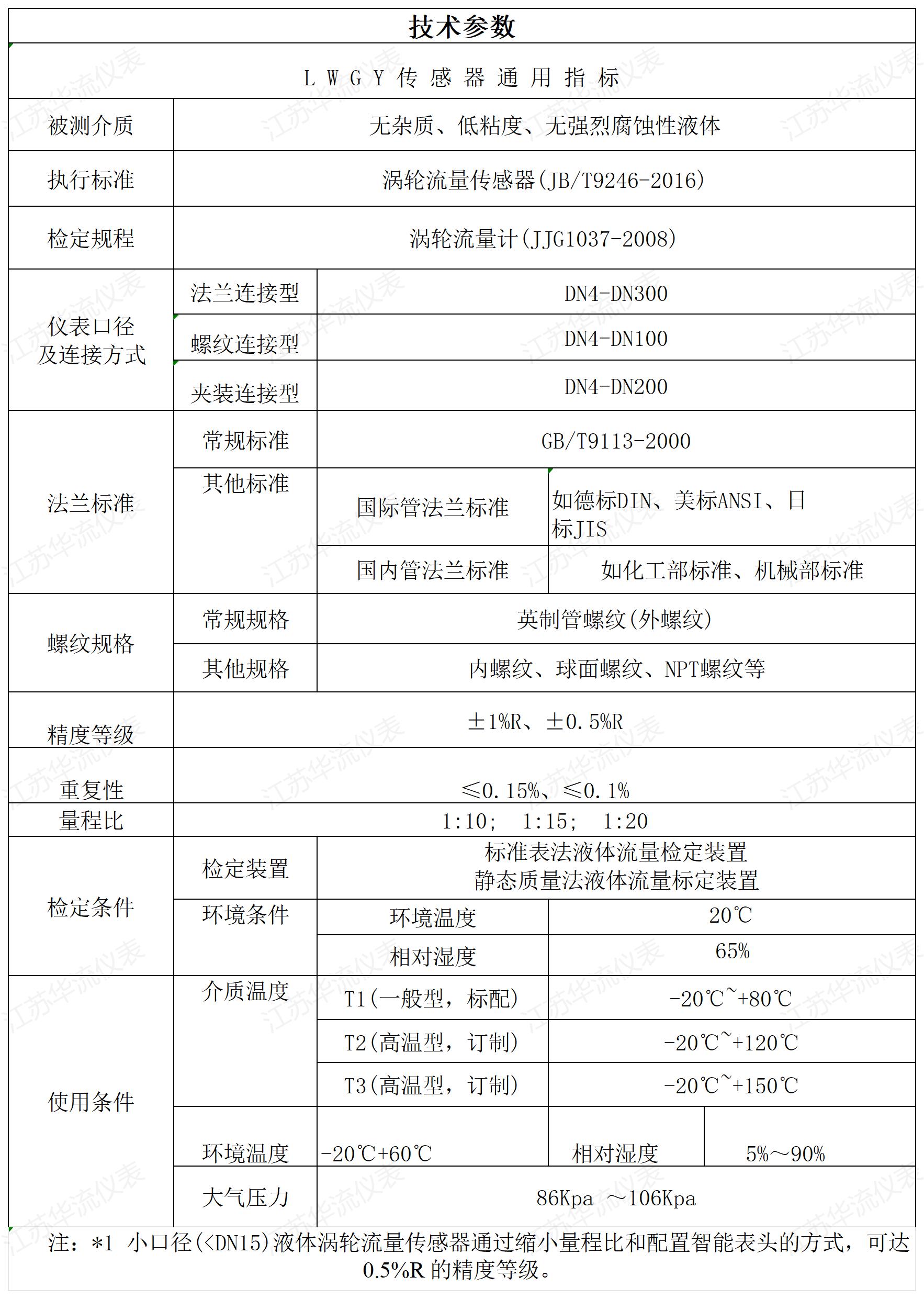

三、液體渦輪流量計基本參數與技術性能

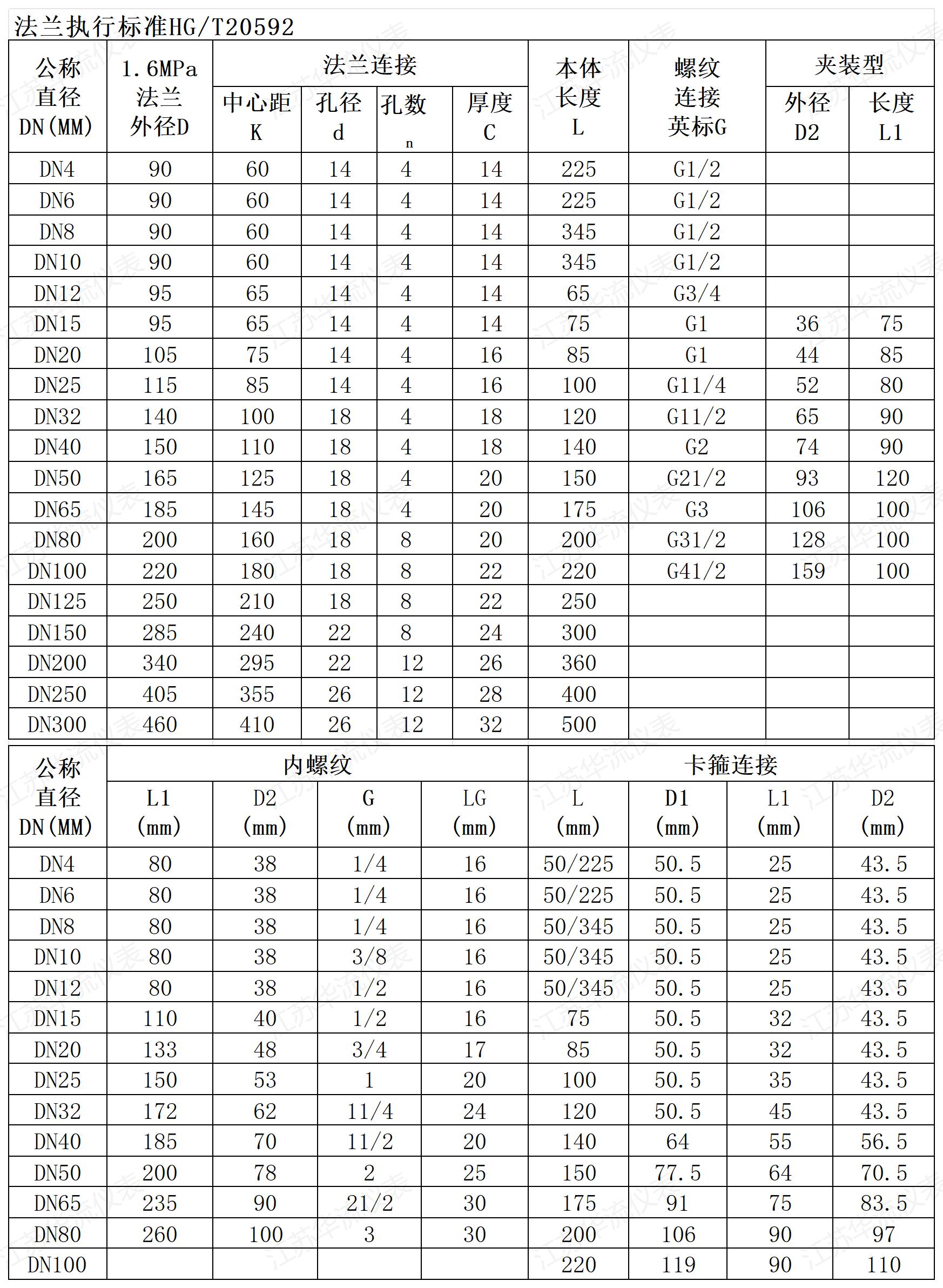

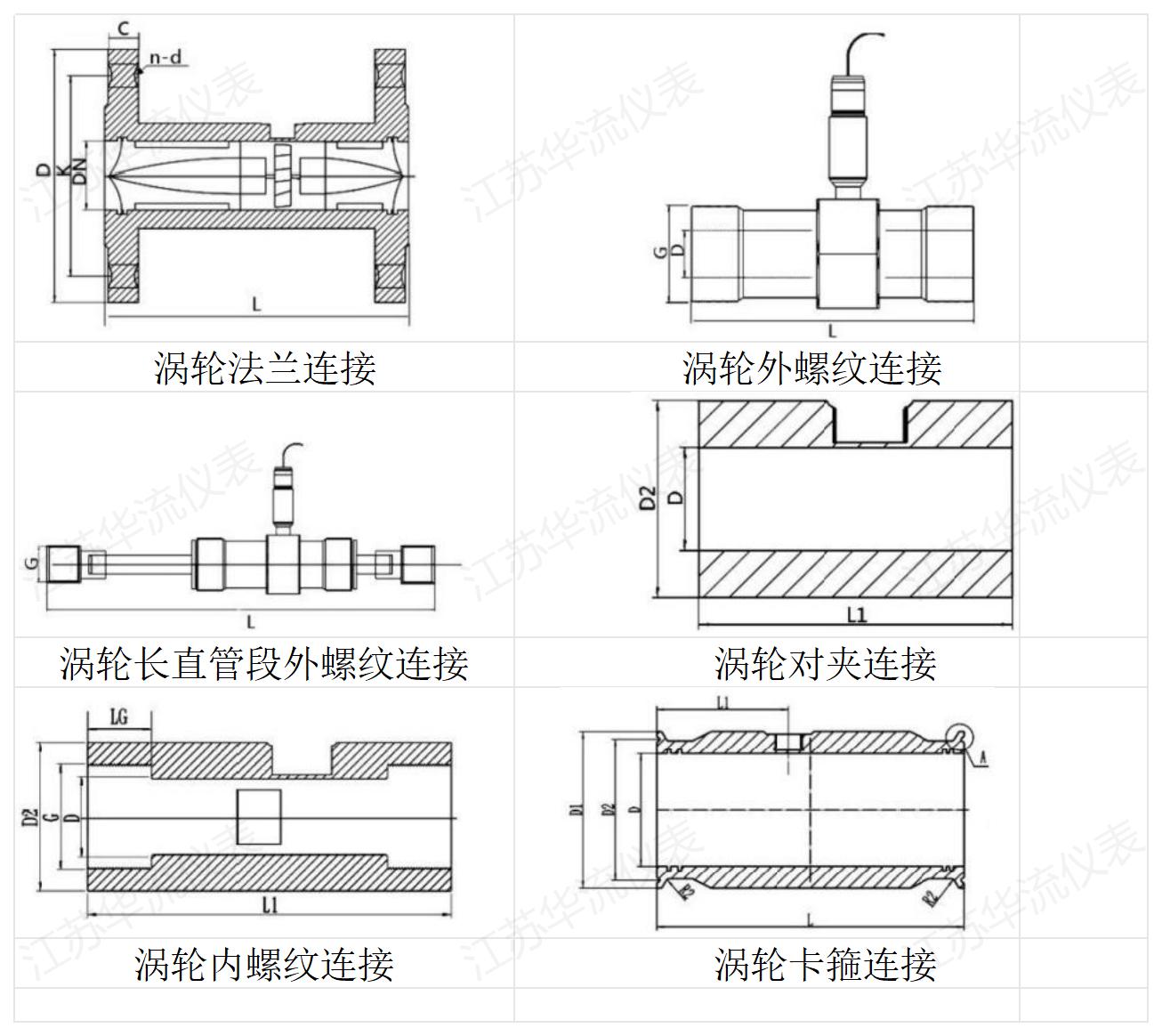

儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接
儀表口徑及連接方式	(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
精度等級	±1%R、±0.5%R
量程比	1:10；1:15；1:20
儀表材質	304不鏽鋼、316(L)不鏽鋼等
被測介質溫度(℃)	-20～＋120℃
環境條件	溫度－10～+55℃,相對濕度5%～90%,大氣壓力86～106Kpa
輸出信號	脈衝頻率信號,低電平≤0.8V 高電平≥8V,4-20MA電流信號
供電電源	+12VDC 、+24VDC、內部鋰電池供電(可選)
信號傳輸線	STVPV3×0.3(三線製),4-20MA(兩線製)
傳輸距離	≤1000m
信號線接口	豪斯曼接頭
防爆等級	內部鋰電池供電為防爆型
防護等級	IP65

型號								說明
LWGY-	□	□	□	□	□	□	/□	說明
公稱通徑	4							4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
	6							+12V供電,脈衝輸出,高電平≥8V低電平≤0.8V6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
	10							10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
	15							15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
	20							20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
	25							25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
	32							32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
	40							40mm,標準量程2~20m3/h,寬量程為1~20m3/h
	50							50mm,標準量程4~40m3/h,寬量程為2~40m3/h
	65							65mm,標準量程7~70m3/h,寬量程為4~70m3/h
	80							80mm,標準量程10~100m3/h,寬量程為5~100m3/h
	100							100mm,標準量程20~200m3/h,寬量程為10~200m3/h
	125							125mm,標準量程25~250m3/h,寬量程為13~250m3/h
	150							150mm,標準量程30~300m3/h,寬量程為15~300m3/h
	200							200mm,標準量程80~800m3/h,寬量程為40~800m3/h
類型		N						24V供電,脈衝輸出,高電平≥8V低電平≤0.8V
類型		B						內部3.6V鋰電池供電
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不鏽鋼
材質					L			316(L)不鏽鋼(定製)
防爆						N		電池供電表頭均為防爆型
壓力等級							N	常規(1.0Mpa,1.6Mpa,2.5Mpa,6.3Mpa)
壓力等級							H(x)	高壓 (需定製)
