熱電偶溫度計

江蘇華流儀表專業生產熱電偶，為顧客提供選型方案，完善的售後服務。"為客戶節省成本，和客戶實現雙贏。"是菠萝视频的宗旨，期待與您的合作！

產品概述：
         工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃範圍內的液體、蒸汽和氣體介質以及固體的表麵溫度。熱電偶測溫的原理是通過兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢—熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處於某個恒定的溫度下。根據熱電動勢與溫度的函數關係, 製成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。 熱電偶測溫基本原理:將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這個效應來工作的。HL-WR係列熱電偶是一種溫度傳感器。它在化學工業自控係統中應用極廣，通過溫度傳感器，可將控製對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對係統實行檢測、調節和控製。HL-WR係列熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，並把溫度信號轉  熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均（jun1）質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處於某個恒定的溫度下。根據熱電動勢與溫度的函數關係, 製成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。在熱電偶回路中接入第三種金屬材料時，隻要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表， 測得熱電動勢後，即可知道被測介質的溫度。

產品類型： HL-WR係列熱電偶品種齊全主要有：隔爆型熱電偶、本安型熱電偶、鎧裝熱電偶、電站測溫專用熱電偶、煙道（風道）熱電偶等.

 產品特點：

       常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指國家標準規定了其熱電勢與溫度的關係、允許誤差、並有統一的標準分度表的熱電偶，它有與其配套的 顯示儀表可供選用。非標準化熱電偶在使用範圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用於某些特殊場合的測量。標準化熱電偶中國從 1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，並指定S、B、E、K、R、J、T七種標準化熱電偶為中國統一設計型熱電偶。

  產品結構：
        從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求製作成測量端和參比端，俗稱“熱端”和“冷端”，這就是所謂的“兩端”。
       根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（第一部分測溫元件），其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其餘部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，
適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部“。

                       根據不同用途，能夠測溫的最基本的熱電偶(即熱電儡芯)，沒有保護管和安裝固定裝置。

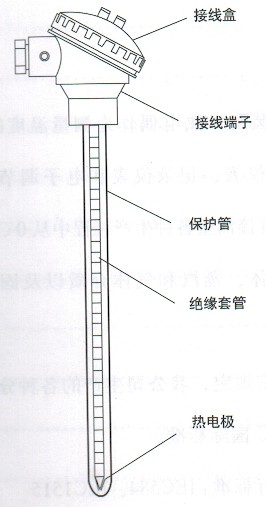

                  裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，並配以各種安裝固定定裝置組成。

測量範圍及基本誤差限

A）把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。 　　

B）把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電後，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶內部連線開路，更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要更換儀表。 　　

C）把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆（R）*1檔，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。 　　D）按照儀表接線圖接線正確，若儀表通電後，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+”與“—”接錯而造成的。隻要重新調換一下即可。 　　

E）接線正確儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40ºC~70ºC。甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度（ºC）與毫伏（MV）值的對應關係來看，同樣溫度（ºC）的情況下，產生的毫伏值（MV）B分度號最小，S分度號次小，K分度號較大，E分度號最大，按照此原理來判別。

溫度補償:
　　由於熱電偶的材料一般都比較貴重（特別是采用貴金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的控製室內，連接到儀表端子上。必須指出，熱電偶補償導線的作用隻起延伸熱電極，使熱電偶的冷端移動到控製室的儀表端子上，它本身並不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度差不能超過100℃。

常見問題:
　　對於熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端與冷端兩端溫度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數； 　　
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關， 　　
3：當熱電偶的兩個熱電偶絲材料成份確定後，熱電偶熱電勢的大小，隻與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。
